Метчики, микроинструменты для расточки и другие продукты

В 2023 году GESAC запустила пять категорий в дополнение к нашей линейке продуктов, включая метчики, микроинструменты для расточки, композитные расточные развертки PCD и направляющие инструменты PCD, токарные держатели с повышенным зажимом и держатели для внутреннего охлаждения, а также протяжные инструменты, что расширило линейку режущего инструмента GESAC и предоставило клиентам больше возможностей.



Метчики



параметры



Новейшая линейка метчиков, включающая четыре различных типа: раскаточные метчики, метчики со спиральными канавками, спирально-заостренные метчики и метчики с прямыми канавками. В соответствии с позиционированием нашей продукции, эти метчики подразделяются на две категории: высокопроизводительные и экономичные.

Спецификация

  • Высокая производительность: 2 серии, 8 моделей, 262 спецификации

  • Экономичность: 4 серии, 12 моделей, 606 спецификаций

Преимущества продукта и область применения

  • Полный ассортимент: включает в себя как высокопроизводительные, так и экономичные варианты, доступные как в метрической, так и в американской системе

  • Широкий охват: в основном для обработки материалов P/M/N/K

  • Превосходная производительность: серия T для повышенной эффективности, серия ET для случаев с низкой жесткостью.

Состояние запасов и время выполнения

  • 247 постоянных спецификаций и 28 дней на изготовление для спецификаций, не имеющихся в наличии

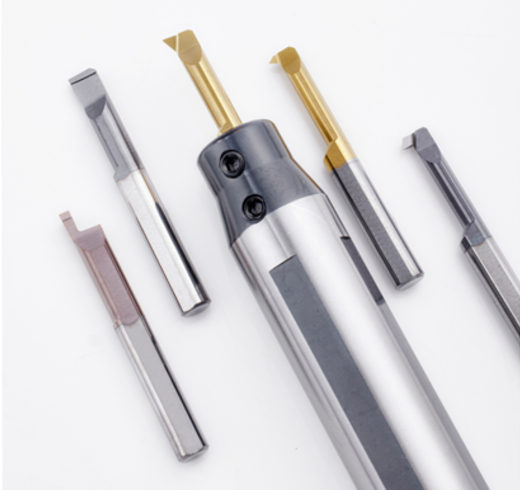

        Микроинструменты для расточки

параметры



Микроинструмент для растачивания используется для обработки небольших отверстий, включая растачивание, нарезание канавок и резьбы по дереву.

Спецификация

  • Диапазон диаметров отверстий охватывает D1-D8, включает 25 моделей, 562 спецификаций.

Преимущества продукта и область применения:

  • Три основные серии предназначены для механической обработки нержавеющей стали, углеродистой стали и стали высокой твердости. Сочетаясь с различными материалами и покрытиями, они отвечают требованиям обработки по высокой износостойкости и чистоте поверхности. В основном используются при обработке микроотверстий изделий 3C (электроника), мелких деталей, в авиации, автомобилестроении и других областях.



Состояние запасов и время выполнения:

  • У нас имеется достаточный запас из 396 часто используемых спецификаций. Срок поставки специальных продуктов составляет 10-15 рабочих дней.

Композитные расточные и направляющие развертки PCD



параметры



Композитные расточные развертки PCD и направляющие развертки PCD в основном используются для эффективной и высокоточной обработки корпуса приводного двигателя транспортного средства.

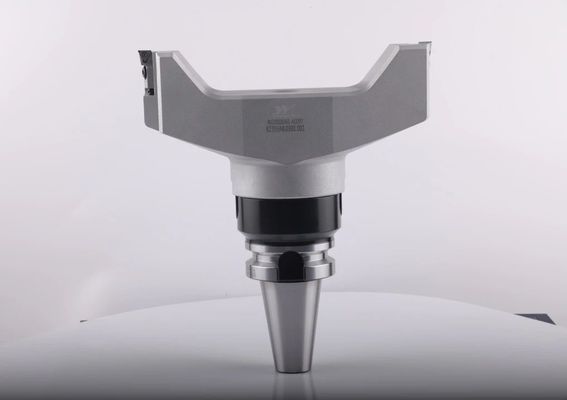

Преимущества продукта и область применения - Композитные расточные развертки PCD

  • Высокоэффективная обработка: Многоступенчатая композитная конструкция обеспечивает одновременную обработку нескольких диаметров, сокращая время смены инструмента и повышая эффективность обработки

  • Облегченная конструкция: Для минимизации веса инструмента применена специальная конструкция, которая может соответствовать требованиям к весу инструмента для различных шпинделей станков

  • Высокая точность обработки: Использование микрорегулируемой конструкции зажима инструмента позволяет выполнять обработку с допуском IT7

  • Простота обслуживания: Конструкция зажима инструмента удобна в регулировке и обслуживании.



параметры

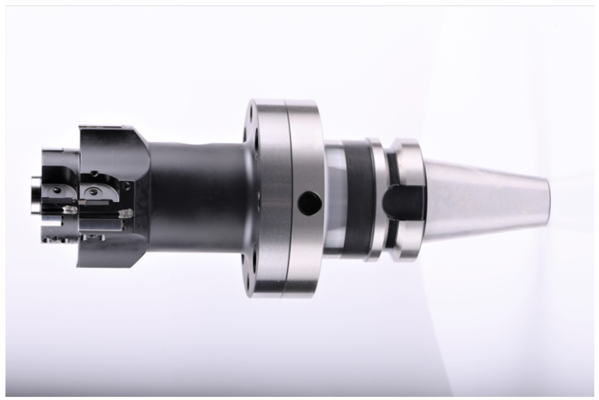

Преимущества продукта и область применения - Направляющие развертки PCD

  • Широкий диапазон диаметров: Возможность обработки диаметров от 15 мм до 250 мм с отношением длины к диаметру ≤20.

  • Превосходная точность обработки: биение алмазной направляющей планки ≤ 0,002 мм.

  • Конструкция сменных расточных пластин обеспечивает эффективность и снижение затрат.

  • Удовлетворяет требованиям изделий с допуском по диаметру IT6, шероховатостью Ra0,8 и цилиндричностью 0,008 мм.

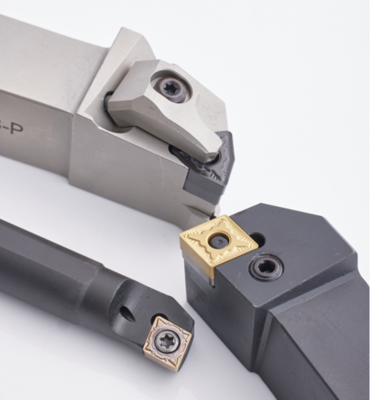

Токарные держатели с повышенным зажимом и держатели для внутреннего охлаждения



параметры



Токарные державки с повышенным зажимом в основном используется для обработки крупногабаритных деталей с большой глубиной резания, патрон внутреннего охлаждения в основном используется на станках, требующих высокой точности, длительного срока службы инструмента и эффективного удаления стружки.

Спецификация

  • P-тип: Зажим рычажного типа, включает 128 спецификаций, размеры хвостовика варьируются от 20*20 до 50*50

  • Внутреннее охлаждение под высоким давлением типа D: Включает 16 спецификаций, тип крышки C/D/V/W, обычно угол наклона режущей кромки, размер крышки хвостовика от 20*20 до 50*50

  • Внутреннее охлаждение типа S для внутреннего отверстия: Стальной держатель имеет 50 спецификаций, охватывающих диапазон D8~D25; Твердосплавный держатель имеет 18 спецификаций, охватывающих диапазон D8~D25.



Преимущества продукта и область применения

  • Тип P: Применяется для тяжелой токарной обработки, без конструкции прижимной пластины, что позволяет избежать частой замены прижимной пластины, усилие зажима большое, что позволяет регулировать инструмент во время обработки для адаптации к различным требованиям обработки

  • Внутреннее охлаждение под высоким давлением типа D: Главным образом через прижимную пластину для подачи охлаждающей жидкости на разгрузочную сторону вставок, давление достигало 10-130 бар

  • Внутреннее охлаждение типа S для внутреннего отверстия: Винтовой зажим за счет точной подачи охлаждающей жидкости увеличивает срок службы инструмента, выступ > 4 дм благодаря стальному держателю, выступ > 6 дм благодаря карбидному держателю.

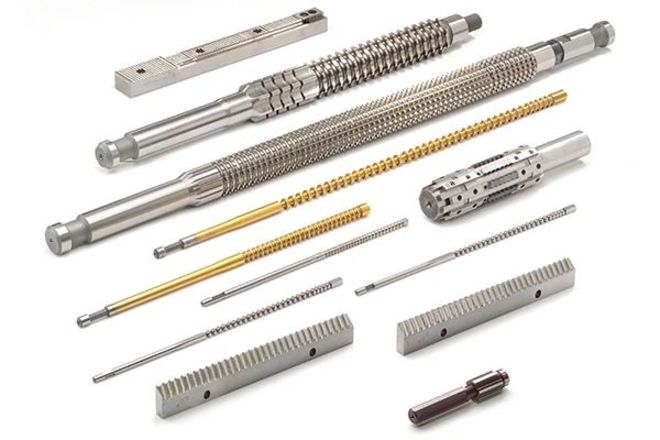

         Протяжные инструменты



параметры



Протяжные инструменты в основном используются для периодической обработки круглых отверстий, шлицев, шпоночных пазов, формообразующих поверхностей и т.д. с высокой эффективностью производства.

Преимущества продукта и область применения

  • Типы изделий: Круглые протяжки, Протяжки со шпоночным пазом, Прямоугольные шлицевые протяжки, Эвольвентные шлицевые протяжки, Поверхностные протяжки, Язычковые протяжки, Спиральные протяжки с прорезями, Линейные протяжки.

  • Технические характеристики размеров: Он имеет максимальный диаметр 250 мм, длину 3000 мм и минимальный диаметр 5 мм.

  • Развитая технология и стабильное качество: Превосходная точность обработки и длительный срок службы инструмента.

  • Широкий спектр применения: Применяется в автомобилестроении, аэрокосмической промышленности, станкостроении, железных дорогах, турбинах и других областях.
