Державки для резьбовых пластин

Исполнение
H, мм
Ширина хвостовика для наружных (B)
Подходит для пластин
Мин. диаметр резьбы (DMIN1)
Длина LF, мм
gesac

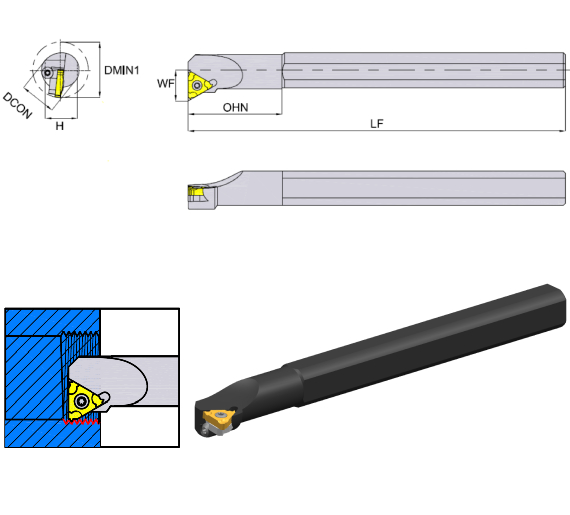

Внутренние резьбовые державки

Державки для нарезания резьбы в отверстиях
Наименование На складе Для пластин H LF WF DCON DMIN1 В корзину
SIL0016Q16 2 16IR*** 15 180 10.8 16 20
SIR0020R22 5 22IR*** 18 200 13.2 20 26
SIR0010K11A16 2 11IR*** 15 125 6.5 16 13
SIL0040T16 2 16IL*** 38 300 23.1 40 44
SIL0025R16 6 16IL*** 23 200 15.6 25 29
SIL0013M16 2 16IL*** 15 150 9.4 16 19
SIR0008K08 4 08IR*** 7 125 4.95 8 9.9
SIR0050U27 0 27IR*** 48 350 30.1 50 60
SIR0040T27 1 27IR*** 38 300 25 40 50
SIR0032S27 27IR*** 30 250 20.9 32 42
SIR0050U22 0 22IR*** 48 350 28.1 50 57
SIR0040T22 1 22IR*** 38 300 23.9 40 47
SIR0032S22 6 22IR*** 30 250 19.9 32 39
SIR0025R22 16 22IR*** 23 200 16.4 25 32
SIL0008K08 3 08IL*** 7 8 9.9
SIR0020Q22 1 22IR*** 18 180 13.2 20 26
SIR0050U16 0 16IR*** 48 350 28.1 50 60
SIR0040T16 0 16IR*** 38 300 23.1 40 44
SIR0032S16 4 16IR*** 30 250 19.1 32 38
SIR0025R16 14 16IR*** 23 200 15.6 25 29
SIR0020Q16 15 16IR*** 18 180 13.1 20 24
SIR0016Q16 18 16IR*** 15 180 10.8 16 20
SIR0013M16 7 16IR*** 15 150 9.4 16 19
SIR0012K11-A16 11IR*** 15 125 7.4 16 15
SIR0012K11 18 11IR*** 11 125 7.4 12 15
SIR0010K11 6 11IR*** 9 125 6.5 10 13
gesac

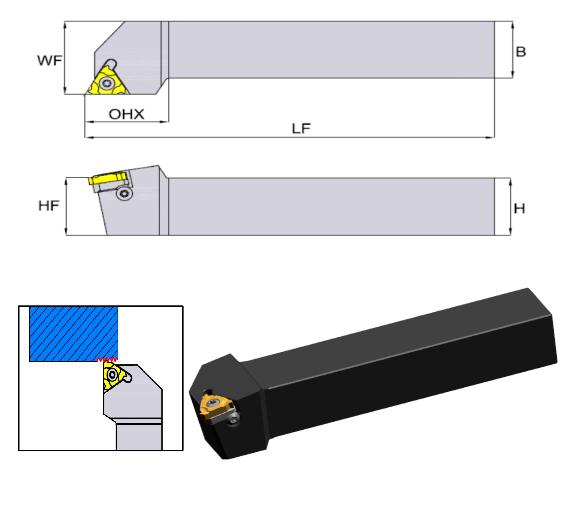

Наружные резьбовые державки

Державки для нарезания отверстий на наружных поверхностях
Наименование На складе Для пластин B H LF WF HF В корзину
SEL2020K16 17 16ER*** 20 125 25 20
SER2525M27 4 27ER*** 25 25 25
SEL2525M22 5 22EL*** 25 125 32 25
SEL2525M16 6 16EL*** 25 25
SEL1616H16 4 16EL*** 16 16 100 20 16
SEL1212F11 4 11EL*** 12 12
SER4040R27 0 27ER*** 40 40 200 50 40
SER3232P27 2 27ER*** 32 32 170 40 32
SER4040R22 2 22ER*** 40 40 200 50 40
SER3232P22 11 22ER*** 32 32 170 40 32
SER2525M22 8 22ER*** 25 25 150 32 25
SER3232P16 5 16ER*** 32 32 170 40 32
SER2525M16 1 16ER*** 25 25 150 32 25
SER2020K16 37 16ER*** 20 20 125 25 20
SER1616H16 0 16ER*** 16 16 100 20 16
SER1212F16 3 16ER*** 12 12 80 16 12
SER1212F11 0 11ER*** 12 12 80 14 12
