Токарные расточные державки

Исполнение
Форма пластины
Задний угол пластины
Главный угол в плане (KAPR)
Крепление пластины
Диаметр державки (Dcon)
Минимальный диаметр расточки (Dmin)
Длина державки LF, мм
gesac

SCLCR/L

Державки расточные

Главный угол в плане: 95°

Форма пластины: Ромб 80° (задний угол 7°)

Метод крепления: Крепление винтом

SCLCR/L
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
S08K-SCLCR06 25 CC**0602** 10 8 125 (K) 12 7 13 5.5 Правое
В корзину
S12M-SCLCR09 42 CC**09T3** 16 12 150 (M) 18 11 12 8 Правое
В корзину
S16Q-SCLCR09 20 CC**09T3** 20 16 180 (Q) 24 15 10 10 Правое
В корзину
S20R-SCLCR09 9 CC**09T3** 25 20 200 (R) 30 18 8 12 Правое
В корзину
S25S-SCLCR09 1 CC**09T3** 32 25 250 (S) 38 23 6 16 Правое
В корзину
S10K-SCLCR06 33 CC**0602** 12 10 125 (K) 15 9 12 6.5 Правое
В корзину
S25S-SCLCR12 7 CC**1204** 32 25 250 (S) 38 23 8 16 Правое
В корзину
S12M-SCLCR06 7 CC**0602** 16 12 150 (M) 18 11 10 8 Правое
В корзину
S10M-SCLCR06 0 CC**0602** 12 10 150 (M) 15 9 12 6.5 Правое
В корзину
S08K-SCLCL06 1 CC**0602** 10 8 125 (K) 12 7 13 5.5 Левое
В корзину
S16Q-SCLCL09 2 CC**09T3** 20 16 180 (Q) 24 15 10 10 Левое
В корзину
S10K-SCLCL06 4 CC**0602** 12 10 125 (K) 15 9 12 6.5 Левое
В корзину
gesac

SCKCR/L

Державки расточные

Главный угол в плане: 75°

Форма пластины: Ромб 80° (задний угол 7°)

Метод крепления: Крепление винтом

Державка расточная под пластину ромб 80
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
S08K-SCKCR06 6 CC**0602** 10 8 125 (K) 12 7 13 5.5 Правое
В корзину
S25S-SCKCR09 6 CC**09T3** 32 25 250 (S) 38 23 6 16 Правое
В корзину
S10K-SCKCR06 6 CC**0602** 12 10 125 (K) 15 9 12 6.5 Правое
В корзину
S12M-SCKCR06 0 CC**0602** 16 12 150 (M) 18 11 10 8 Правое
В корзину
S12M-SCKCR09 0 CC**09T3** 16 12 150 (M) 18 11 12 8 Правое
В корзину
S16Q-SCKCR09 1 CC**09T3** 20 16 180 (Q) 24 15 10 10 Правое
В корзину
S20R-SCKCR09 2 CC**09T3** 25 20 200 (R) 30 18 8 12 Правое
В корзину
gesac

SCLCR/L-A16

Державки расточные

Главный угол в плане: 95°

Форма пластины: Ромб 80° (задний угол 7°)

Метод крепления: Крепление винтом

Расточная державка для пластин CC
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
S07M-SCLCR06-A16 1 CC**0602** 9 16 150 (M) 18 15 15 4.25 Правое
В корзину
S08M-SCLCR06-A16 14 CC**0602** 10 16 150 (M) 20 15 13 5 Правое
В корзину
S10M-SCLCR06-A16 7 CC**0602** 13 16 150 (M) 26 15 12 6 Правое
В корзину
S12M-SCLCR06-A16 7 CC**0602** 15 16 150 (M) 28 15 10 7 Правое
В корзину
S08M-SCLCL06-A16 3 CC**0602** 10 16 150 (M) 20 15 13 5 Левое
В корзину
S07M-SCLCL06-A16 4 CC**0602** 9 16 150 (M) 18 15 15 4.25 Левое
В корзину
gesac

SDUCR/L

Державки расточные

Главный угол в плане: 93°

Форма пластины: Ромб 55° (задний угол 7°)

Метод крепления: Крепление винтом

Державка расточная под ромб с задним углом
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
S10K-SDUCR07 7 DC**0702** 12 10 125 (K) 15 9 10 7 Правое
В корзину
S12M-SDUCR07 9 DC**0702** 16 12 150 (M) 18 11 8 9 Правое
В корзину
S16Q-SDUCR07 12 DC**0702** 20 16 180 (Q) 24 15 6 11 Правое
В корзину
S16Q-SDUCR11 7 DC**11T3** 20 16 180 (Q) 24 15 6 11 Правое
В корзину
S20R-SDUCR11 14 DC**11T3** 25 20 200 (R) 30 18 6 13 Правое
В корзину
S25S-SDUCR11 10 DC**11T3** 32 25 250 (S) 38 23 4 16 Правое
В корзину
S10K-SDUCL07 6 DC**0702** 12 10 125 (K) 15 9 10 7 Левое
В корзину
S12M-SDUCL07 3 DC**0702** 16 12 150 (M) 18 11 8 9 Левое
В корзину
S20R-SDUCL11 5 DC**11T3** 25 20 200 (R) 30 18 6 13 Левое
В корзину
gesac

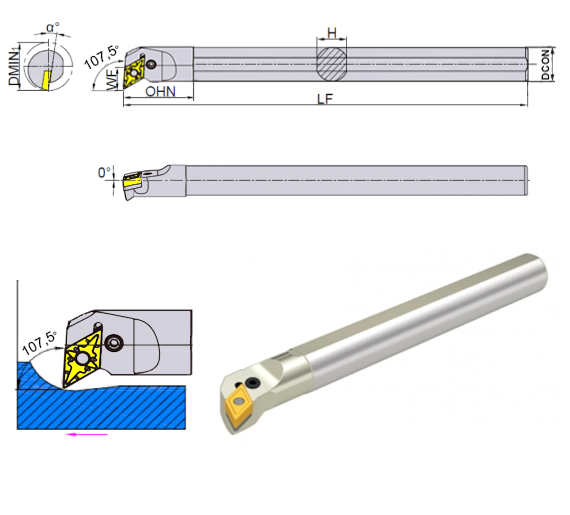

SDQCR/L

Державки расточные

Главный угол в плане: 107.5°

Форма пластины: Ромб 55° (задний угол 7°)

Метод крепления: Крепление винтом

Державка расточная под ромб 55 градусов с задним углом
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
S10K-SDQCR07 3 DC**0702** 12 10 125 (K) 15 9 10 7 Правое
В корзину
S12M-SDQCR07 10 DC**0702** 16 12 150 (M) 18 11 8 9 Правое
В корзину
S16Q-SDQCR07 2 DC**0702** 20 16 150 (M) 24 15 6 11 Правое
В корзину
S16Q-SDQCR11 14 DC**11T3** 20 16 180 (Q) 24 15 6 11 Правое
В корзину
S20R-SDQCR11 2 DC**11T3** 25 20 200 (R) 30 18 6 13 Правое
В корзину
S25S-SDQCR11 13 DC**11T3** 32 25 250 (S) 38 23 4 16 Правое
В корзину
gesac

STFCR/L

Державки расточные

Главный угол в плане: 91°

Форма пластины: Треугольник 60° (задний угол 7°)

Метод крепления: Крепление винтом

Расточная державка для треугольной пластины TC
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
S08K-STFCR09 3 TC**0902** 10 8 125 (K) 12 7 15 5.5 Правое
В корзину
S20R-STFCR11 3 TC**1102** 25 20 200 (R) 30 18 8 12 Правое
В корзину
S20R-STFCR16 1 TC**16T3** 25 20 200 (R) 30 18 6 12 Правое
В корзину
S10K-STFCR09 6 TC**0902** 12 10 125 (K) 15 9 10 6.5 Правое
В корзину
S25S-STFCR16 0 TC**16T3** 32 25 200 (R) 18 23 6 16 Правое
В корзину
S12M-STFCR09 TC**0902** 16 12 150 (M) 18 11 8 8 Правое
В корзину
S12M-STFCR11 2 TC**1102** 16 12 150 (M) 18 11 6 8 Правое
В корзину
S16Q-STFCR11 6 TC**1102** 20 16 180 (Q) 24 15 4 10 Правое
В корзину
gesac

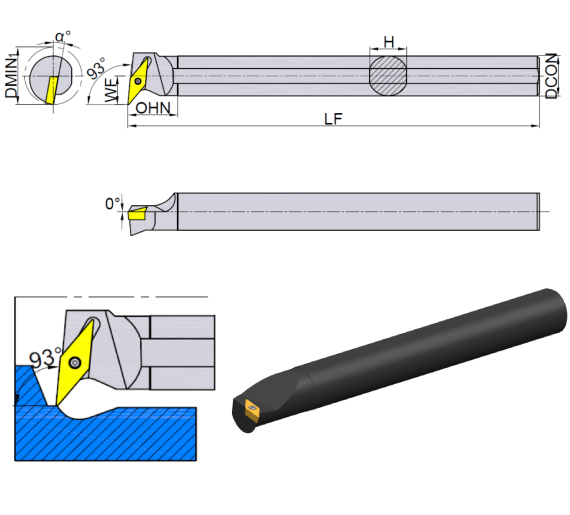

SVUCR/L

Державки расточные

Главный угол в плане: 93°

Форма пластины: Ромб 35° (задний угол 7°)

Метод крепления: Крепление винтом

Расточная державка для пластин VC
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
S16Q-SVUCR11 6 VC**1103** 20 16 180 (Q) 25 15 10 12 Правое
В корзину
S20R-SVUCR11 1 VC**1103** 25 20 200 (R) 25 18 8 16 Правое
В корзину
S25S-SVUCR16 7 VC**1604** 32 25 250 (S) 32 23 8 20 Правое
В корзину
S20R-SVUCL11 11 VC**1103** 25 20 200 (R) 25 18 8 16 Левое
В корзину
gesac

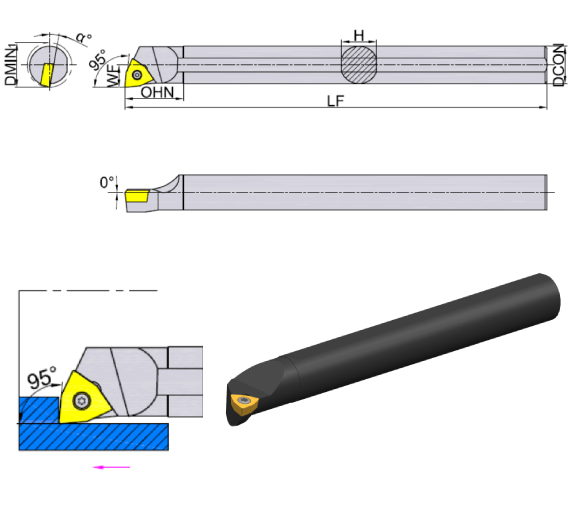

SWLCR/L

Державки расточные

Главный угол в плане: 95°

Форма пластины: Ломаный треугольник 80° (задний угол 7°)

Метод крепления: Крепление винтом

Расточная державка для ломаного треугольника 80°
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
S12M-SWLCR06 2 WC**06T3** 16 12 150 (M) 18 11 12 8 Правое
В корзину
S16Q-SWLCR06 3 WC**06T3** 20 16 180 (Q) 24 14.8 10 10 Правое
В корзину
S20R-SWLCR06 4 WC**06T3** 25 20 200 (R) 30 18.4 8 12 Правое
В корзину
S25S-SWLCR06 4 WC**06T3** 32 25 250 (S) 38 23.4 6 16 Правое
В корзину
S12M-SWLCL06 2 WC**06T3** 16 12 150 (M) 18 11 12 8 Левое
В корзину
gesac

SDXCR/L

Державки расточные

Главный угол в плане: 120°

Форма пластины: Ромб 55° (задний угол 7°)

Метод крепления: Крепление винтом

Державка расточная под ромб 55 градусов с задним углом
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
S08K-SDXCR07 7 DC**0702** 10 8 125 (K) 12 7 12 5.5 Правое
В корзину
S10K-SDXCR07 3 DC**0702** 12 10 125 (K) 15 9 10 6.5 Правое
В корзину
S12M-SDXCR07 0 DC**0702** 16 12 150 (M) 18 11 8 8 Правое
В корзину
S16Q-SDXCR07 DC**0702** 20 16 180 (Q) 24 15 6 10 Правое
В корзину
S20R-SDXCR11 0 DC**11T3** 25 20 200 (R) 30 18 6 12 Правое
В корзину
S25S-SDXCR11 1 DC**11T3** 32 25 250 (S) 38 23 4 14 Правое
В корзину
S16Q-SDXCL07 6 DC**0702** 20 16 180 (Q) 24 15 6 10 Левое
В корзину
gesac

SCLPR/L

Державки расточные

Главный угол в плане: 95°

Форма пластины: Ромб 80° (задний угол 11°)

Метод крепления: Крепление винтом

Расточная державка для пластин CP
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
S08K-SCLPR06 4 CP**0602** 10 8 125 (K) 12 7 13 5.5 Правое
В корзину
S12M-SCLPR09 0 CP**09T3** 16 12 150 (M) 18 11 12 8 Правое
В корзину
S16Q-SCLPR09 0 CP**09T3** 20 16 180 (Q) 24 15 10 10 Правое
В корзину
S20R-SCLPR09 6 CP**09T3** 25 20 200 (R) 30 18 8 12 Правое
В корзину
S25S-SCLPR09 0 CP**09T3** 32 25 250 (S) 38 23 6 16 Правое
В корзину
S10K-SCLPR06 0 CP**0602** 12 10 125 (K) 15 9 12 6.5 Правое
В корзину
S12M-SCLPR06 0 CP**0602** 16 12 150 (M) 18 11 10 8 Правое
В корзину
gesac

STUCR/L

Державки расточные

Главный угол в плане: 93°

Форма пластины: Треугольник 60° (задний угол 7°)

Метод крепления: Крепление винтом

Расточная державка для пластин TC
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
S08K-STUCR09 2 TC**0902** 10 8 125 (K) 12 7 15 5.5 Правое
В корзину
S25S-STUCR16 0 TC**16T3** 32 25 250 (S) 38 23 6 16 Правое
В корзину
S10K-STUCR11 7 TC**1102** 12 10 125 (K) 15 9 12 6.5 Правое
В корзину
S12M-STUCR11 0 TC**1102** 16 12 150 (M) 18 11 10 8 Правое
В корзину
S16Q-STUCR11 3 TC**1102** 20 16 180 (Q) 24 15 8 10 Правое
В корзину
S20R-STUCR11 0 TC**1102** 25 20 200 (R) 30 18 6 12 Правое
В корзину
S20R-STUCR16 3 TC**16T3** 25 20 200 (R) 30 18 4 12 Правое
В корзину
S10K-STUCR09 0 TC**0902** 12 10 125 (K) 15 9 13 6.5 Правое
В корзину
gesac

STFPR/L

Державки расточные

Главный угол в плане: 91°

Форма пластины: Треугольник 60° (задний угол 11°)

Метод крепления: Крепление винтом

Расточная державка для пластин TP
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
S10K-STFPR1102 0 TP**1102** 12 10 125 (K) 15 9 12 6,5 Правое
В корзину
S20R-STFPR1102 0 TP**1102** 25 20 200 (R) 30 18 6 12 Правое
В корзину
S20R-STFPR16T3 6 TP**16T3** 25 20 200 (R) 30 18 4 12 Правое
В корзину
S25S-STFPR16T3 0 TP**16T3** 32 25 250 (S) 38 23 6 16 Правое
В корзину
S12M-STFPR1102 2 TP**1102** 16 12 150 (M) 18 11 10 8 Правое
В корзину
S16Q-STFPR1102 3 TP**1102** 20 16 180 (Q) 24 15 8 10 Правое
В корзину
gesac

STWCR/L

Державки расточные

Главный угол в плане: 60°

Форма пластины: Треугольник 60° (задний угол 7°)

Метод крепления: Крепление винтом

Расточная державка для пластин TC
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
S08K-STWCR09 6 TC**0902** 10 8 125 (K) 12 7 15 6 Правое
В корзину
S20R-STWCR16 0 TC**16T3** 25 20 200 (R) 30 18 8 15 Правое
В корзину
S25S-STWCR16 5 TC**16T3** 32 25 250 (S) 38 23 6 17 Правое
В корзину
S10K-STWCR11 3 TC**1102** 12 10 125 (K) 15 9 10 8 Правое
В корзину
S12M-STWCR11 0 TC**1102** 16 12 150 (M) 18 11 8 9 Правое
В корзину
S16Q-STWCR11 0 TC**1102** 20 16 180 (Q) 24 15 6 11 Правое
В корзину
S20R-STWCR11 3 TC**1102** 25 20 200 (R) 30 18 4 13 Правое
В корзину

SCLCR/L

Державки расточные

Главный угол в плане: 95°

Форма пластины: Ромб 80° (задний угол 7°)

Метод крепления: Крепление винтом

SCLCR/L
Наименование На складе Пластинка для державки Dmin Dcon Длина LF, мм OHN Сечение H, mm α° WF, мм Исполнение В корзину
A40T-DCLNL12 CN**1204** 50 40 300 (T) 63 40 12 27 Левое
В корзину
TACTIC

SHB
Наименование На складе Пластинка для державки В корзину
SHB20-7
В корзину
SHB16-6
В корзину
SHB16-8
В корзину
SHB20-03 9
В корзину
SHB20-5
В корзину
SHB16-3
В корзину
SHB20-06 16
В корзину
SHB16-5
В корзину
SHB20-04 4
В корзину
SHB20-05 6
В корзину
