Резьбонарезные пластины

Вид резьбы наружная (E)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	В корзину
16ERA60-TC-GM3225	511	0.5-1.5	наружная (E)	0.8	0.9	0.08	9.525	3.47	4	В корзину
22ERN60-TC-GM3225	96	3.5-5.0	наружная (E)	1.7	2.5	0.51	12.7	4.71	5	В корзину
16ERAG60-TC-GM3225	531	0.5-3.0	наружная (E)	1.1	1.5	0.08	9.525	3.47	4	В корзину
22ERN60-TC-GM3325	93	3.5-5.0	наружная (E)	1.7	2.5	0.51	12.7	4.71	5	В корзину
16ERAG60-TC-GM3325	4	0.5-3.0	наружная (E)	1.1	1.5	0.08	9.525	3.47	4	В корзину
16ERG60-TC-GM3225	288	1.75-3.0	наружная (E)	1.2	1.7	0.25	9.525	3.47	4	В корзину

Вид резьбы внутренняя (I)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	В корзину
22IRN60-TC-GM3325	28	3.5-5.0	внутренняя (I)	1.7	2.5	0.25	12.7	4,71	5	В корзину
08IRA60-TC-GM3325	229	0.5-1.5	внутренняя (I)	0.6	0.7	0.08	5	2.25	2.68	В корзину
16IRAG60-TC-GM3325	40	0.5-3.0	внутренняя (I)	1.1	1.5	0.08	9.525	3.47	4	В корзину
11IRA60-TC-GM3225	630	0.5-1.5	внутренняя (I)	0.8	0.9	0.08	6.35	3.00	3.2	В корзину
16IRG60-TC-GM3225	330	1.75-3.0	внутренняя (I)	1.2	1.7	0.13	9.525	3.47	4	В корзину
16IRA60-TC-GM3225	280	0.5-1.5	внутренняя (I)	0.8	0.9	0.08	9.525	3.47	4	В корзину
22IRN60-TC-GM3225	135	3.5-5.0	внутренняя (I)	1.7	2.5	0.25	12.7	4,71	5	В корзину
08IRA60-TC-GM3225	275	0.5-1.5	внутренняя (I)	0.6	0.7	0.08	5	2.25	2.68	В корзину
16IRAG60-TC-GM3225	618	0.5-3.0	внутренняя (I)	1.1	1.5	0.08	9.525	3.47	4	В корзину

Вид резьбы внутренняя (I)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	В корзину
16IRAG55-TC-GM3225	557	48-8	внутренняя (I)	1.1	1.5	0.08	9.525	3.47	4	В корзину
16IRG55-TC-GM3225	330	14-8	внутренняя (I)	1.2	1.7	0.21	9.525	3.47	4	В корзину
11IRA55-TC-GM3225	398	48-16	внутренняя (I)	0.8	0.9	0.08	6.35	3.00	3.2	В корзину
22IRN55-TC-GM3225	50	7-5	внутренняя (I)	1.7	2.5	0.44	12.7	4.71	5	В корзину
16IRA55-TC-GM3225	170	48-16	внутренняя (I)	0.8	0.9	0.08	9.525	3.47	4	В корзину

Вид резьбы наружная (E)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	В корзину
22ERN55-TC-GM3225	38	7-5	наружная (E)	1.7	2.5	0.44	12.7	4.71	5	В корзину
16ERA55-TC-GM3225	260	48-16	наружная (E)	0.8	0.9	0.08	9.525	3.47	4	В корзину
16ERAG55-TC-GM3225	231	48-8	наружная (E)	1.1	1.5	0.08	9.525	3.47	4	В корзину
16ERG55-TC-GM3225	165	14-8	наружная (E)	1.2	1.7	0.21	9.525	3.47	4	В корзину

Вид резьбы наружная (E)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	В корзину
22ER4.00ISO-TC-GM3225	90	4.00	наружная (E)	1.6	2.3	0.52	12.7	4.71	5	В корзину
16ER2.00ISO-TC-GM3220	272	2.00	наружная (E)	1.2	1.3	0.29	9.525	3.47	4	В корзину
16ER1.25ISO-TC-GM3225	405	1.25	наружная (E)	0.8	0.9	0.18	9.525	3.47	4	В корзину
22ER6.00ISO-TC-GM3225	102	6.00	наружная (E)	1.9	2.7	0.78	12.7	4.71	5	В корзину
16ER3.00ISO-TC-GM3325	8	3.00	наружная (E)	1.2	1.5	0.43	9.525	3.47	4	В корзину
16ER1.50ISO-TC-GS3115	386	1.50	наружная (E)	0.8	1.0	0.22	9.525	3.47	4	В корзину
22ER4.50ISO-TC-GM3225	128	4.50	наружная (E)	1.7	2.4	0.58	12.7	4.71	5	В корзину
16ER2.00ISO-TC-GM3325	0	2.00	наружная (E)	1.2	1.3	0.29	9.525	3.47	4	В корзину
16ER1.50ISO-TC-GM3225	723	1.50	наружная (E)	0.8	1.0	0.22	9.525	3.47	4	В корзину
16ER3.00ISO-TC-GS3115	315	3.00	наружная (E)	1.2	1.5	0.43	9.525	3.47	4	В корзину
16ER1.75ISO-TC-GM3225	504	1.75	наружная (E)	1.2	1.2	0.25	9.525	3.47	4	В корзину
22ER5.00ISO-TC-GM3225	90	5.00	наружная (E)	1.7	2.5	0.63	12.7	4.71	5	В корзину
16ER2.50ISO-TC-GM3225	647	2.50	наружная (E)	1.2	1.5	0.36	9.525	3.47	4	В корзину
16ER1.50ISO-TC-GM3220	222	1.50	наружная (E)	0.8	1.0	0.22	9.525	3.47	4	В корзину
22ER3.50ISO-TC-GM3225	114	3.50	наружная (E)	1.6	2.3	0.45	12.7	4.71	5	В корзину
16ER2.00ISO-TC-GM3225	750	2.00	наружная (E)	1.2	1.3	0.29	9.525	3.47	4	В корзину
16ER1.00ISO-TC-GM3225	586	1.00	наружная (E)	0.8	0.7	0.14	9.525	3.47	4	В корзину
22ER5.50ISO-TC-GM3225	100	5.50	наружная (E)	1.9	2.7	0.72	12.7	4.71	5	В корзину
16ER3.00ISO-TC-GM3225	531	3.00	наружная (E)	1.2	1.5	0.43	9.525	3.47	4	В корзину
16ER1.50ISO-TC-GM3325	115	1.50	наружная (E)	0.8	1.0	0.22	9.525	3.47	4	В корзину

Вид резьбы внутренняя (I)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	В корзину
16IR1.00ISO-TC-GM3225	1 029	1.00	внутренняя (I)	0.8	0.7	0.07	9.525	3.47	4	В корзину
16IR1.00ISO-TC-GS3115	192	1.00	внутренняя (I)	0.8	0.7	0.07	6.35	3.00	3.2	В корзину
16IR3.00ISO-TC-GM3225	411	3.00	внутренняя (I)	1.2	1.5	0.22	9.525	3.47	4	В корзину
16IR1.50ISO-TC-GM3225	1 834	1.50	внутренняя (I)	0.8	1.0	0.11	9.525	3.47	4	В корзину
16IR2.00ISO-TC-GM3225	713	2.00	внутренняя (I)	1.2	1.3	0.15	9.525	3.47	4	В корзину
16IR2.50ISO-TC-GM3225	1 049	2.50	внутренняя (I)	1.2	1.5	0.18	9.525	3.47	4	В корзину
22IR3.50ISO-TC-GM3225	120	3.50	внутренняя (I)	1.6	2.3	0.22	12.7	4.71	5	В корзину
16IR1.50ISO-TC-GM3325	10	1.50	внутренняя (I)	0.8	1.0	0.11	9.525	3.47	4	В корзину
11IR1.25ISO-TC-GM3225	225	1.25	внутренняя (I)	0.8	0.9	0.09	6.35	3.00	3.2	В корзину
22IR5.50ISO-TC-GM3225	90	5.50	внутренняя (I)	1.6	2.3	0.36	12.7	4.71	5	В корзину
16IR2.00ISO-TC-GS3115	425	2.00	внутренняя (I)	1.2	1.3	0.15	9.525	3.47	4	В корзину
11IR1.75ISO-TC-GM3225	374	1.75	внутренняя (I)	0.9	1.1	0.13	6.35	3.00	3.2	В корзину
22IR4.00ISO-TC-GM3225	125	4.00	внутренняя (I)	1.6	2.3	0.25	12.7	4.71	5	В корзину
16IR1.50ISO-TC-GS3115	435	1.50	внутренняя (I)	0.8	1.0	0.11	9.525	3.47	4	В корзину
11IR1.50ISO-TC-GM3225	505	1.50	внутренняя (I)	0.8	1.0	0.11	6.35	3.00	3.2	В корзину
22IR6.00ISO-TC-GM3225	90	6.00	внутренняя (I)	1.6	2.4	0.39	12.7	4.71	5	В корзину
16IR3.00ISO-TC-GM3325	120	3.00	внутренняя (I)	1.2	1.5	0.22	9.525	3.47	4	В корзину
11IR2.00ISO-TC-GM3225	270	2.00	внутренняя (I)	0.9	1.1	0.15	6.35	3.00	3.2	В корзину
11IR1.00ISO-TC-GM3225	335	1.00	внутренняя (I)	0.8	0.7	0.07	6.35	3.00	3.2	В корзину
22IR4.50ISO-TC-GM3225	83	4.50	внутренняя (I)	1.6	2.4	0.28	12.7	4.71	5	В корзину
16IR1.75ISO-TC-GM3225	789	1.75	внутренняя (I)	1.2	1.2	0.13	9.525	3.47	4	В корзину
11IR1.50ISO-TC-GM3325	10	1.50	внутренняя (I)	0.8	1.0	0.11	6.35	3.00	3.2	В корзину
16IR3.00ISO-TC-GS3115	196	3.00	внутренняя (I)	1.2	1.5	0.22	9.525	3.47	4	В корзину
16IR1.25ISO-TC-GM3225	400	1.25	внутренняя (I)	0.8	0.9	0.09	9.525	3.47	4	В корзину
11IR1.00ISO-TC-GM3325	30	1.00	внутренняя (I)	0.8	0.7	0.07	6.35	3.00	3.2	В корзину
22IR5.00ISO-TC-GM3225	100	5.00	внутренняя (I)	1.6	2.3	0.32	12.7	4.71	5	В корзину
16IR2.00ISO-TC-GM3325	0	2.00	внутренняя (I)	1.2	1.3	0.15	9.525	3.47	4	В корзину
11IR1.50ISO-TC-GS3115	200	1.50	внутренняя (I)	0.8	1.0	0.11	6.35	3.00	3.2	В корзину

Вид резьбы внутренняя (I)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	Обр. материал	В корзину
11IR19BSPT-TC-GM3225	30	19.00	внутренняя (I)	0.8	1.0	0.18	6.35	3.00	3.2		В корзину
16IR28BSPT-TC-GM3225	10	28	внутренняя (I)	0.7	0.8	0.11	9.525	3.47	4		В корзину

Вид резьбы наружная (E)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	В корзину
16ER28BSPT-TC-GM3225	20	28	наружная (E)	0.7	0.8	0.11	9.525	3.47	4	В корзину
16ER11BSPT-TC-GM3325	130	11.00	наружная (E)	1.2	1.5	0.30	9.525	3.47	4	В корзину
16ER14BSPT-TC-GM3325	60	14.00	наружная (E)	1.2	1.5	0.24	9.525	3.47	4	В корзину

Вид резьбы наружная (E)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	В корзину
16ER24UN-TC-GM3225	0	24.00	наружная (E)	0.8	0.8	0.15	9.525	3.47	4	В корзину
16ER18UN-TC-GM3225	60	18.00	наружная (E)	0.8	1.0	0.20	9.525	3.47	4	В корзину
16ER14UN-TC-GM3225	30	14.00	наружная (E)	1.2	1.5	0.26	9.525	3.47	4	В корзину

Вид резьбы внутренняя (I)
Наименование	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	В корзину
11IR20UN-TC-GM3225	20.00	внутренняя (I)	0.8	0.9	0.09	6.35	3.00	3.2	В корзину
16IR14UN-TC-GM3325	14.00	внутренняя (I)	1.2	1.5	0.13	9.525	3.47	4	В корзину
11IR18UN-TC-GM3225	18.00	внутренняя (I)	0.8	1.0	0.10	6.35	3.00	3.2	В корзину

Вид резьбы внутренняя (I)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	Обр. материал	В корзину
16IR6RD-TC-GM3225	0	6.00	внутренняя (I)	1.4	1.5	0.936	9.525	3.47	4		В корзину
16IR8RD-TC-GM3225	0	8.00	внутренняя (I)	1.4	1.3	0.70	9.525	3.47	4		В корзину

Вид резьбы наружная (E)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	Обр. материал	В корзину
16ER8RD-TC-GM3225	0	8.00	наружная (E)	1.4	1.3	0.75	9.525	3.47	4		В корзину
16ER6RD-TC-GM3225	0	6.00	наружная (E)	1.4	1.5	1.00	9.525	3.47	4		В корзину

Вид резьбы наружная (E)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	В корзину
16ER27NPT-TC-GM3225	0	27	наружная (E)	0.7	0.8	0.13	9.525	3.47	4	В корзину
16ER8NPT-TC-GM3225	0	8.00	наружная (E)	1.3	1.8	0.30	9.525	3.47	4	В корзину
16ER27NPT-TC-GM3325	2	27	наружная (E)	0.7	0.8	0.13	9.525	3.47	4	В корзину

Вид резьбы внутренняя (I)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	В корзину
11IR18NPT-TC-GM3225	30	18.00	внутренняя (I)	0.8	1.0	0.20	6.35	3.00	3.2	В корзину
16IR8NPT-TC-GM3325	0	8.00	внутренняя (I)	1.3	1.8	0.30	9.525	3.47	4	В корзину
16IR14NPT-TC-GM3325	0	14.00	внутренняя (I)	1.2	1.5	0.22	9.525	3.47	4	В корзину

Вид резьбы внутренняя (I)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	В корзину
11IR19W-TC-GM3225	70	19.00	внутренняя (I)	0.9	1.1	0.19	6.35	3.00	3.2	В корзину
11IR14W-TC-GM3325	20	14.00	внутренняя (I)	0.9	1.1	0.27	6.35	3.00	3.2	В корзину
16IR16W-TC-GM3225	0	16.00	внутренняя (I)	0.9	1.1	0.20	9.525	3.47	4	В корзину

Вид резьбы наружная (E)
Наименование	На складе	Шаг	Вид резьбы	PDY	PDX	RE	IC (mm)	S	D1	В корзину
16ER19W-TC-GM3225	80	19.00	наружная (E)	0.8	1.0	0.17	9.525	3.47	4	В корзину
16ER14W-TC-GM3225	167	14.00	наружная (E)	1.2	1.5	0.24	9.525	3.47	4	В корзину
16ER11W-TC-GM3325	0	11.00	наружная (E)	1.2	1.5	0.30	9.525	3.47	4	В корзину
16ER19W-TC-GM3325	2	19.00	наружная (E)	0.8	1.0	0.17	9.525	3.47	4	В корзину

КОРЗИНА

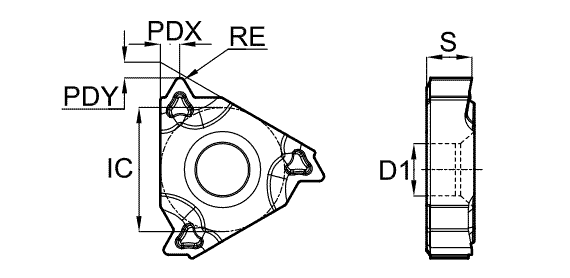

Стандарт резьбы: Неполный профиль 60°

Стандарт резьбы: Неполный профиль 55°

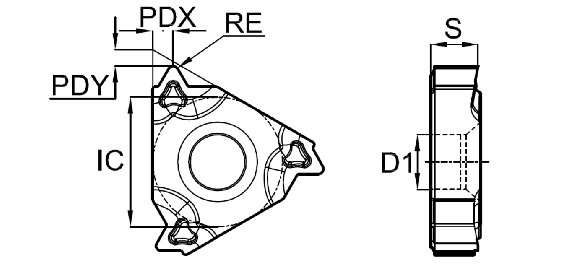

Стандарт резьбы: Метрическая резьба 60° ISO

Стандарт резьбы: Резьба BSPT

Стандарт резьбы: Резьба UN 60°

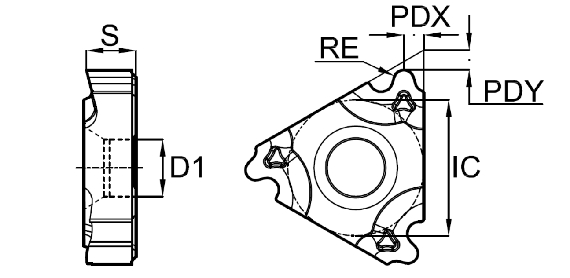

Стандарт резьбы: Круглая резьба DIN405

Стандарт резьбы: Резьба NPT

Стандарт резьбы: Резьба Витворта
