Токарные державки точение

В наличии/Ожидает поступления
Форма пластины
Исполнение
Главный угол в плане
Крепление пластины

Державки для наружного точения

Главный угол в плане: 93°

Форма пластины: Ромб 80° (позитивная, задний угол 7°)

Метод крепления: Винтом

SDJCR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
SDJCR1010F07
10x10 DC**0702** 80 12 15 10
SDJCR1212H07
12x12 DC**0702** 100 16 15 10
SDJCL1212F07
12x12 DC**0702** 80 16 15 10
SDJCR1616H11
16x16 DC**11T3** 100 20 20 16
SDJCR2020K11
20x20 DC**11T3** 125 25 20 20
SDJCR2525M11
25x25 DC**11T3** 150 32 20 25

Державки для наружного точения

Главный угол в плане: 90°

Форма пластины: Треугольник 60° (позитивная, задний угол 7°)

Метод крепления: Винтом

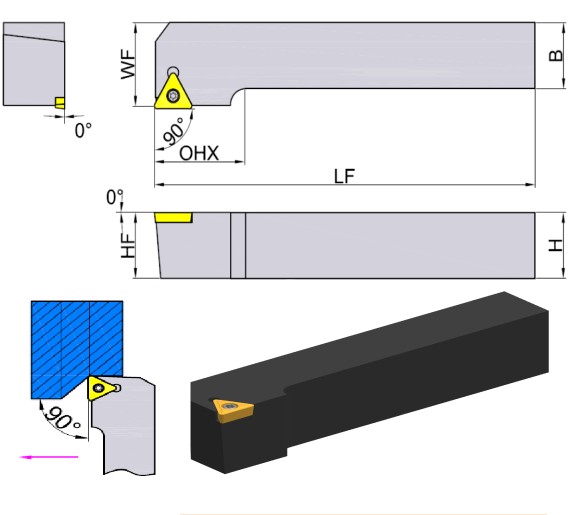

STGCR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
STGCR1010F09
10x10 TC**0902** 80 12 12 10
STGCR1212H11
12x12 TC**1102** 100 16 16 12
STGCR1616H11
16x16 TC**1102** 100 20 20 16
STGCR2020K16
20x20 TC**16T3** 125 25 25 20
STGCR2525M16
25x25 TC**16T3** 150 32 25 25

Державки для наружного точения

Главный угол в плане: 95°

Форма пластины: Ромб 80° (позитивная, задний угол 7°)

Метод крепления: Винтом

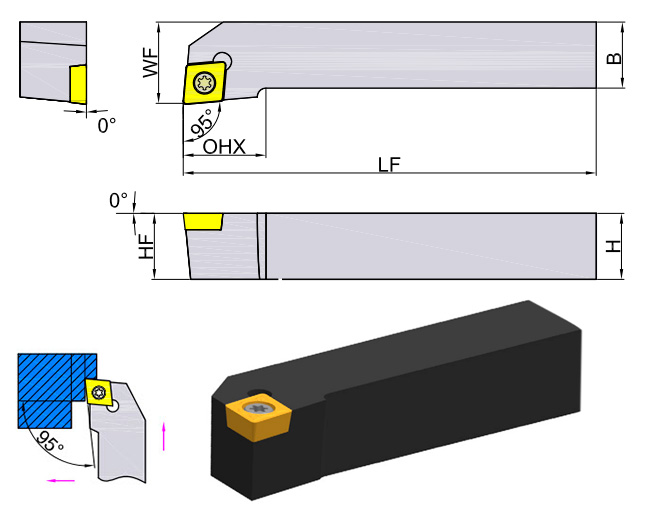

SCLCR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
SCLCR1010F06
10x10 CC**0602** 80 12 12 10
SCLCR1212H09
12x12 CC**09T3** 100 16 16 12
SCLCR1616H09
16x16 CC**09T3** 100 20 16 16
SCLCR2020K09
20x20 CC**09T3** 125 25 16 20
SCLCR2525M12
25x25 CC**1204** 150 32 20 25

Державки для наружного точения

Главный угол в плане: 45° (нейтральная)

Форма пластины: Квадрат 90° (позитивная, задний угол 7°)

Метод крепления: Винтом

SSDCN
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
SSDCN1212H09
12x12 SC**09T3** 80 6 15 15
SSDCN1616H09
16x16 SC**09T3** 100 8 15 16
SSDCN2020K09
20x20 SC**09T3** 125 10 15 20
SSDCN2525M12
25x25 SC**09T3** 125 12.5 20 25

Державки для наружного точения

Главный угол в плане: 93°

Форма пластины: Ромб 35° (позитивная, задний угол 7°)

Метод крепления: Винтом

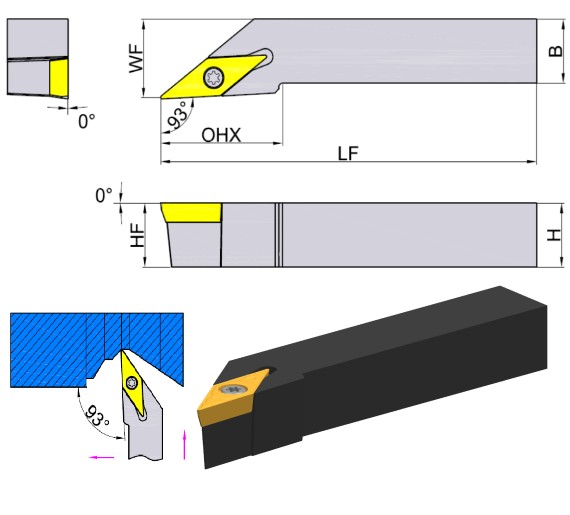

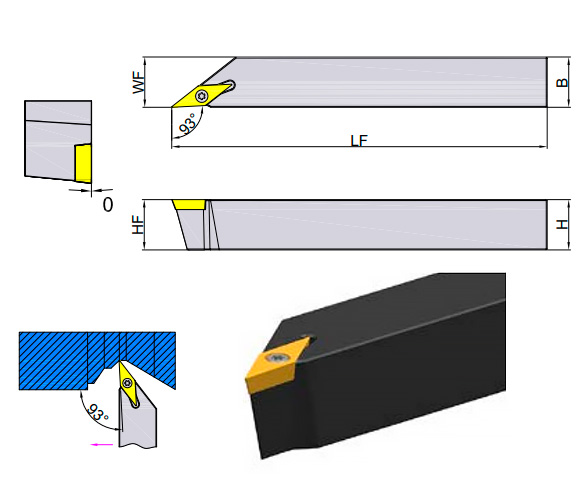

SVJCR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
SVJCR1212H11
12x12 VC**1103** 100 16 25 12
SVJCR1616H11
16x16 VC**1103** 100 20 25 16
SVJCR2020K16
20x20 VC**1604** 125 25 35 20
SVJCR2525M16
25x25 VC**1604** 150 32 35 25
SVJCR2525M11
25x25 VC**1103** 150 32 35 25

Державки для наружного точения

Главный угол в плане: 95°

Форма пластины: Ломаный треугольник 80° (позитивная, задний угол 7°)

Метод крепления: Винтом

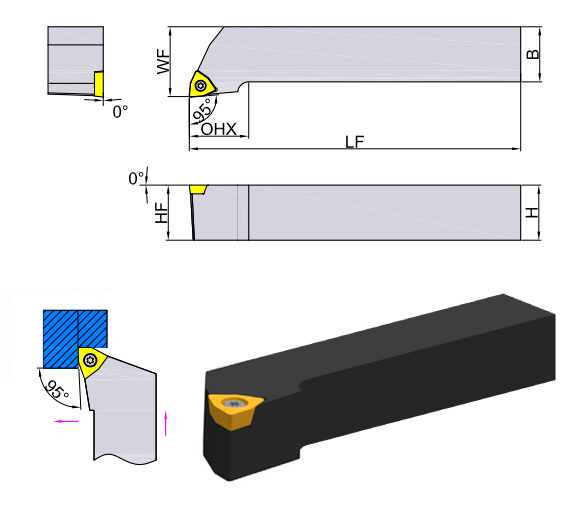

SWLCR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
SWLCR1212H06
12x12 WC**06T3** 100 16 15 12
SWLCR1616H06
16x16 WC**06T3** 100 20 15 16
SWLCR2020K06
20x20 WC**06T3** 125 25 15 20
SWLCR2525M06
25x25 WC**06T3** 150 32 20 25

Державки для наружного точения

Главный угол в плане: 75°

Форма пластины: Ромб 80° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

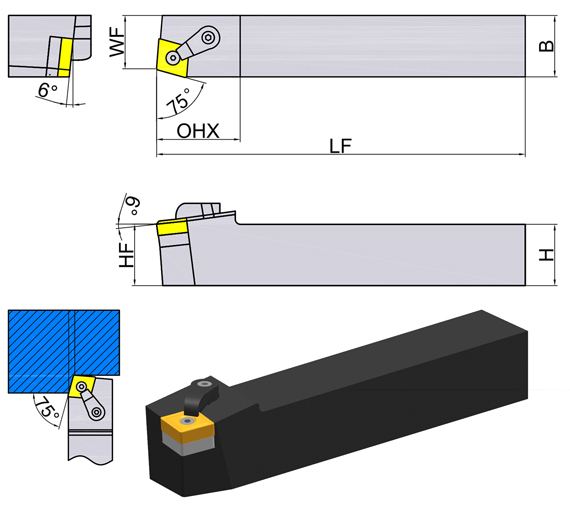

MCBNR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MCBNR2020K12
20x20 CN**1204** 125 17 32 20
MCBNL2020K12
20x20 CN**1204** 125 17 32 20
MCBNR2525M16
25x25 CN**1606** 150 22 42 25
MCBNL2525M16
25x25 CN**1606** 150 22 42 25
MCBNR2525M12
25x25 CN**1204** 150 22 32 25
MCBNL2525M12
25x25 CN**1204** 150 22 32 25
MCBNL3232P19
32x32 CN**1906** 170 27 42 32
MCBNR3232P19
32x32 CN**1906** 170 27 42 32
MCBNL3232P12
32x32 CN**1204** 170 27 32 32
MCBNR3232P12
32x32 CN**1204** 170 27 32 32

Державки для наружного точения

Главный угол в плане: 62.5° (нейтральные)

Форма пластины: Ромб 55° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

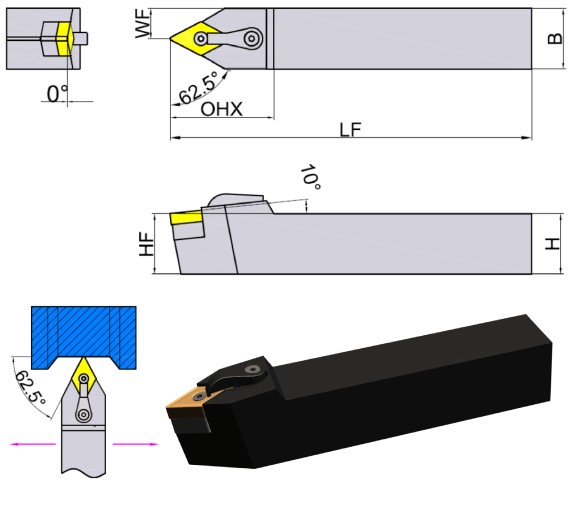

MDPNN
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MDPNN2020K11
20x20 DN**1104** 125 10 35 20
MDPNN2020K1504
20x20 DN**1504** 125 10 42 20
MDPNN2525M1504
25x25 DN**1504** 150 12.5 42 25
MDPNN2525M1506
25x25 DN**1506** 150 12.5 42 25
MDPNN3232P1506
32x32 DN**1506** 170 16 42 32

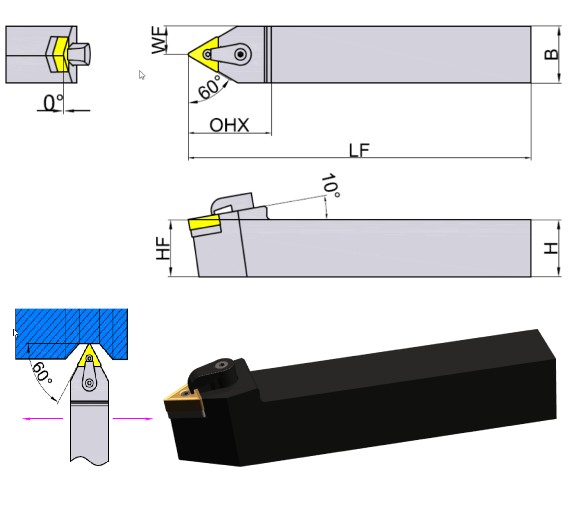

Державки для наружного точения

Главный угол в плане: 60° (нейтральные)

Форма пластины: Треугольник 60° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

MTENN
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MTENN2020K16
20x20 TN**1604** 125 10 32 20
MTENN2525M16
25x25 TN**1604** 150 12.5 32 25
MTENN3232P16
32x32 TN**1604** 170 16 32 32
MTENN3232P22
32x32 TN**2204** 170 16 38 32

Державки для наружного точения

Главный угол в плане: 91°

Форма пластины: Треугольник 60° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

MTFNR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MTFNR2020K16
20x20 TN**1604** 125 25 32 20
MTFNR2525M16
25x25 TN**1604** 150 32 32 25
MTFNR3232P16
32x32 TN**1604** 170 40 32 32
MTFNR3232P22
32x32 TN**2204** 170 40 38 32

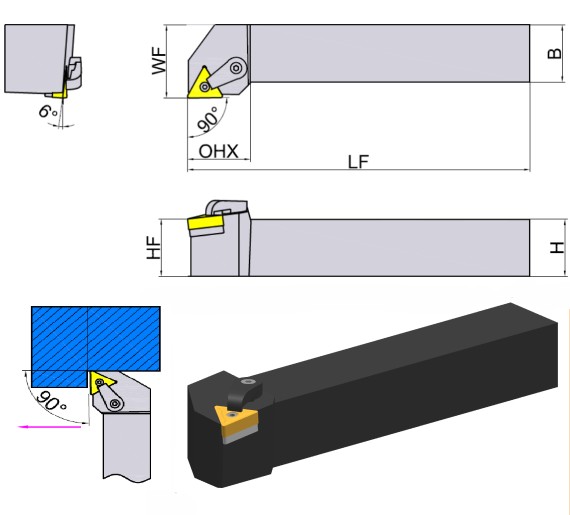

Державки для наружного точения

Главный угол в плане: 90°

Форма пластины: Треугольник 60° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

MTGNR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MTGNR2020K16
20x20 TN**1604** 125 25 32 20
MTGNR2525M16
25x25 TN**1604** 150 32 32 25
MTGNR3232P16
32x32 TN**1604** 170 40 32 32
MTGNR3232P22
32x32 TN**2204** 170 40 38 32

Державки для наружного точения

Главный угол в плане: 93°

Форма пластины: Треугольник 60° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

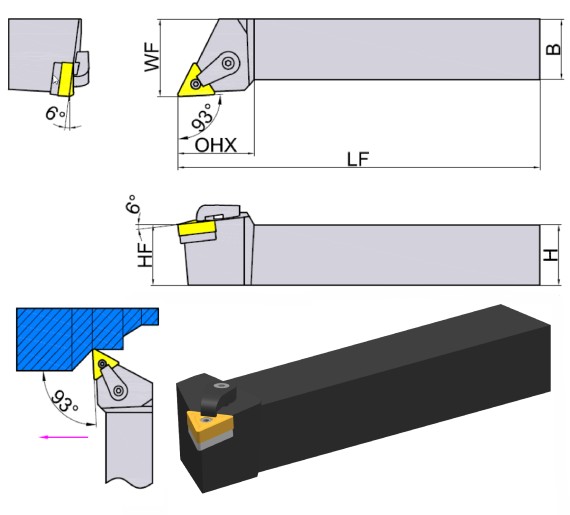

MTJNR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MTJNR2020K16
20x20 TN**1604** 125 25 32 20
MTJNR2525M16
25x25 TN**1604** 150 32 32 25
MTJNR3232P16
32x32 TN**1604** 170 40 32 32
MTJNR3232P22
32x32 TN**2204** 170 40 38 32

Державки для наружного точения

Главный угол в плане: 93°

Форма пластины: Ромб 35° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

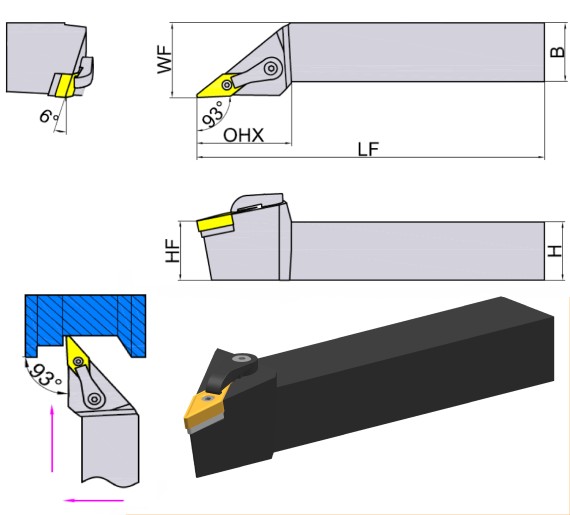

MVJNR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MVJNR2020K16
20x20 VN**1604** 125 25 42 20
MVJNR2525M16
25x25 VN**1604** 150 32 42 25
MVJNR3232P16
32x32 VN**1604** 170 32 42 32

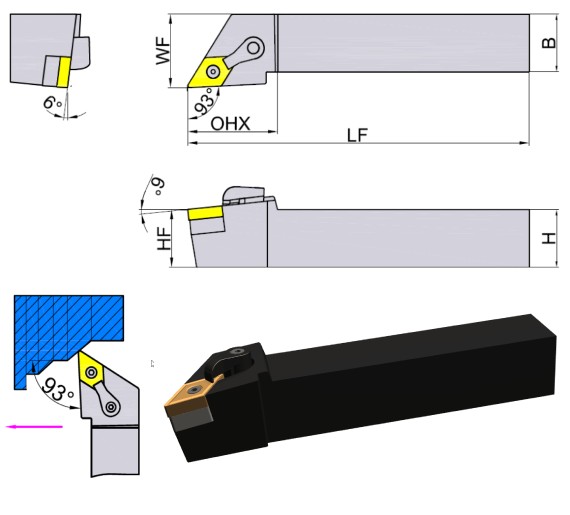

Державки для наружного точения

Главный угол в плане: 93°

Форма пластины: Ромб 55° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

MDJNR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MDJNL2020K1504
20x20 DN**1504** 125 25 38 20
MDJNR2020K11
20x20 DN**1104** 125 25 32 20
MDJNR2020K1504
20x20 DN**1504** 125 25 38 20
MDJNL2020K11
20x20 DN**1104** 125 25 32 20
MDJNR2525M1506
25x25 DN**1506** 150 32 38 25
MDJNL2525M1504
25x25 DN**1504** 150 32 38 25
MDJNL2525M1506
25x25 DN**1506** 150 32 38 25
MDJNL3232P1506
25x25 DN**1506** 170 40 38 32
MDJNL2525M1504
25x25 DN**1506** 150 32 38 25
MDJNR2525M1504
25x25 DN**1504** 150 32 38 25
MDJNR3232P1506
32x32 DN**1506** 170 40 38 32

Державки для наружного точения

Главный угол в плане: 107.5°

Форма пластины: Ромб 55° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

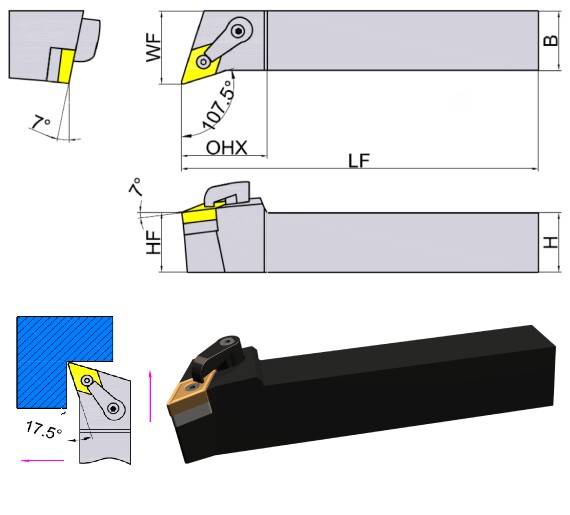

MDQNR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MDQNR2020K12
20x20 DN**1104** 125 25 32 20
MDQNR2020K1504
20x20 DN**1504** 125 25 36 20
MDQNR2525M1504
25x25 DN**1504** 150 32 36 25
MDQNR3232P1506
32x32 DN**1506** 170 40 36 32

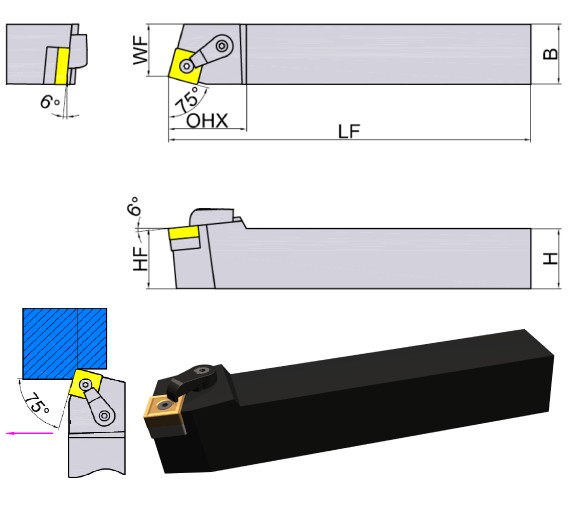

Державки для наружного точения

Главный угол в плане: 75°

Форма пластины: Квадрат 90° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

MSBNR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MSBNR2020K12
20x20 SN**1204** 125 17 32 20
MSBNR2525M15
25x25 SN**1506** 150 22 42 25
MSBNR2525M12
25x25 SN**1204** 150 22 32 25
MSBNR3232P19
32x32 SN**1906** 170 27 42 32
MSBNR3232P12
32x32 SN**1204** 170 27 32 32

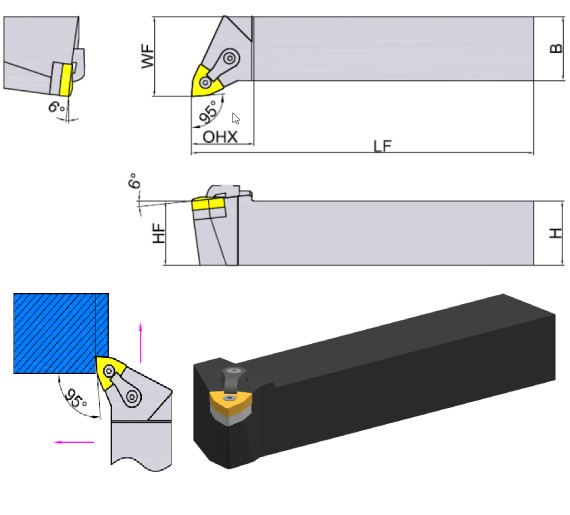

Державки для наружного точения

Главный угол в плане: 95°

Форма пластины: Ломаный треугольник 80° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

MWLNR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MWLNR2020K08
20x20 WN**0804** 125 25 32 20
MWLNR2020K0604
20x20 WN**0604** 125 25 28 20
MWLNR2525K0604
25x25 WN**0604** 150 32 28 25
MWLNL2525M08
25x25 WN**0804** 150 32 32 25
MWLNR2525M06T3
25x25 WN**06T3** 150 32 28 25
MWLNR2525M08
25x25 WN**0804** 150 32 32 25
MWLNR3232P08
32x32 WN**0804** 170 40 32 32

Державки для наружного точения

Главный угол в плане: 95°

Форма пластины: Ромб 80° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

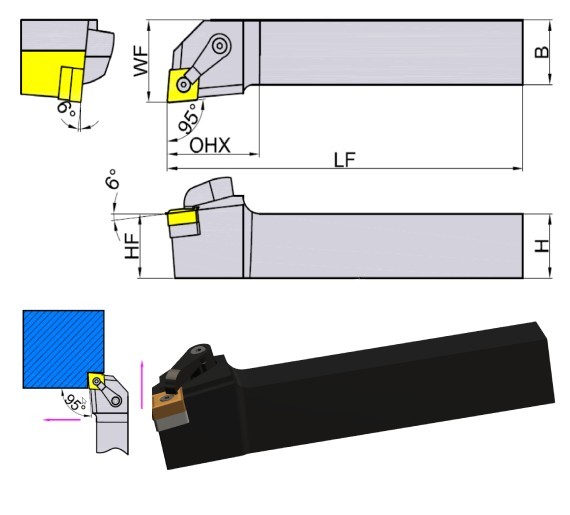

MCLNR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MCLNR2020K12
20x20 CN**1204** 125 32 32 20
MCLNL2020K12
20x20 CN**1204** 125 32 32 20
MCLNR2525M16
25x25 CN**1606** 150 32 42 25
MCLNL2525M12
25x25 CN**1204** 150 32 32 25
MCLNR2525M12
25x25 CN**1204** 150 32 32 25
MCLNL2525M16
25x25 CN**1606** 150 32 42 25
MCLNR3232P12
32x32 CN**1204** 170 40 32 32
MCLNL3232P12
32x32 CN**1204** 170 40 32 32
MCLNL3232P19
32x32 CN**1906** 170 40 42 32
MCLNR3232P16
32x32 CN**1606** 170 40 42 32
MCLNL3232P16
32x32 CN**1606** 170 40 42 32
MCLNR3232P19
32x32 CN**1906** 170 40 42 32

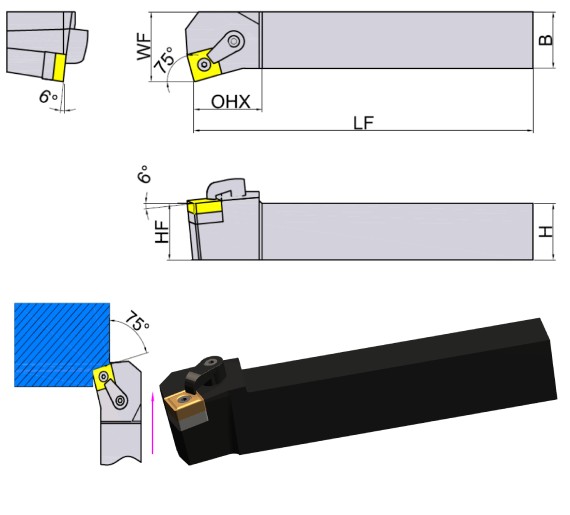

Державки для наружного точения

Главный угол в плане: 75°

Форма пластины: Квадрат 90° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

MSKNR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MSKNR2020K12
20x20 SN**1204** 125 25 32 30
MSKNR2525M15
25x25 SN**1506** 150 32 42 25
MSKNR2525M12
25x25 SN**1204** 150 32 32 25
MSKNR3232P12
32x32 SN**1204** 170 40 32 32
MSKNR3232P19
32x32 SN**1906** 170 40 42 32

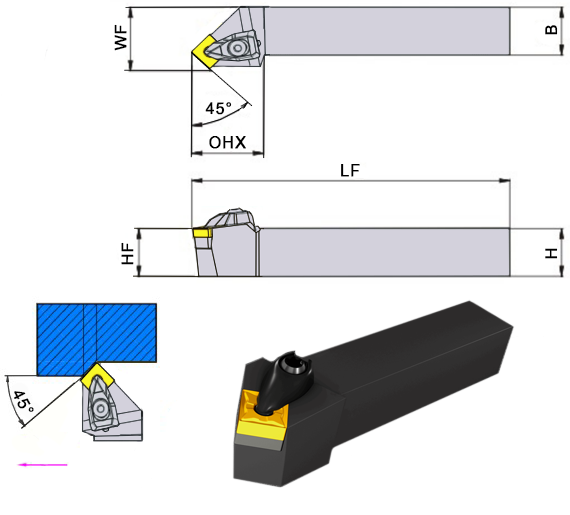

Державки для наружного точения

Главный угол в плане: 45°

Форма пластины: Квадрат 90° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

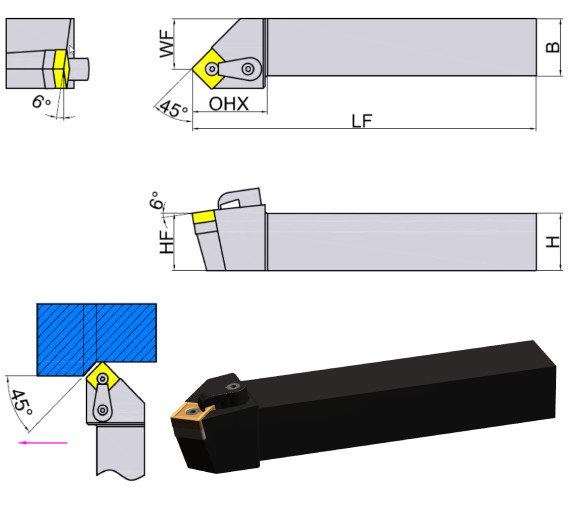

MSSNR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MSSNR2020K12
20x20 SN**1204** 125 17 32 20
MSSNR2525M12
25x25 SN**1204** 150 22 32 25
MSSNR2525M15
25x25 SN**1506** 150 22 42 25
MSSNR3232P12
32x32 SN**1204** 170 27 32 32
MSSNR3232P19
32x32 SN**1906** 170 27 42 32

Державки для наружного точения

Главный угол в плане: 107.5°

Форма пластины: Ромб 35° (негативная)

Метод крепления: Прижим сверху и поджим за отверстие

MVQNR/L
Наименование Сечение, мм Для пластин LF, мм WF, мм OHX, мм HF В корзину
MVQNR2020K16
20x20 VN**1604** 125 25 42 20
MVQNR2525M16
25x25 VN**1604** 150 32 42 25
MVQNR3232P16
32x32 VN**1604** 170 40 42 32
